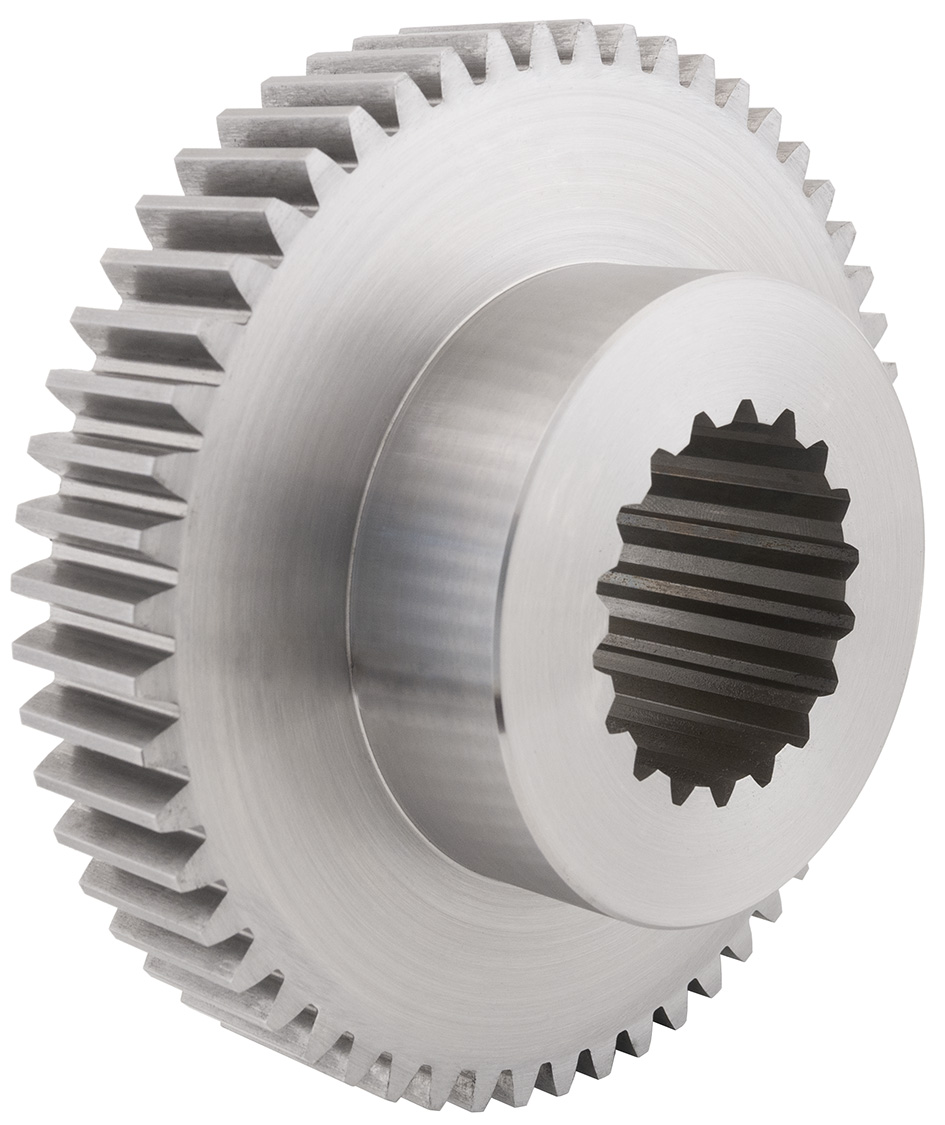

Splined Bore Ground Spur Gears
| Sku (Part No.) | Normal Module mn | No. of Teeth [z] | Torque T₂ [Nm] n1 100 r/min | Spline Din 5480 Gears | Material |
|---|---|---|---|---|---|
| UPSGS2.0-22H | 2 | 22 | 70.62 | N20x1.25x30x14x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-23H | 2 | 23 | 78.88 | N20x1.25x30x14x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-24H | 2 | 24 | 87.58 | N20x1.25x30x14x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-25H | 2 | 25 | 96.77 | N20x1.25x30x14x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-26H | 2 | 26 | 104.64 | N20x1.25x30x14x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-28H | 2 | 28 | 125.25 | N20x1.25x30x14x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-29H | 2 | 29 | 136.28 | N25x1.25x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-30H | 2 | 30 | 147.80 | N25x1.25x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-32H | 2 | 32 | 172.33 | N25x1.25x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-35H | 2 | 35 | 211.85 | N25x1.25x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-38H | 2 | 38 | 254.05 | N25x1.25x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-40H | 2 | 40 | 283.90 | N30x1.25x30x22x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-42H | 2 | 42 | 315.50 | N30x1.25x30x22x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-45H | 2 | 45 | 356.05 | N30x1.25x30x22x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-48H | 2 | 48 | 380.92 | N30x1.25x30x22x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-50H | 2 | 50 | 397.33 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-52H | 2 | 52 | 413.58 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-55H | 2 | 55 | 437.86 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-58H | 2 | 58 | 461.45 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-60H | 2 | 60 | 477.10 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-62H | 2 | 62 | 492.60 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-65H | 2 | 65 | 515.27 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-68H | 2 | 68 | 537.85 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-70H | 2 | 70 | 552.75 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-72H | 2 | 72 | 567.45 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.0-22PH | 2 | 22 | 56.50 | N20x1.25x30x14x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-23PH | 2 | 23 | 63.10 | N20x1.25x30x14x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-24PH | 2 | 24 | 70.06 | N20x1.25x30x14x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-25PH | 2 | 25 | 77.42 | N20x1.25x30x14x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-26PH | 2 | 26 | 83.71 | N20x1.25x30x14x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-28PH | 2 | 28 | 100.20 | N20x1.25x30x14x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-29PH | 2 | 29 | 109.02 | N25x1.25x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-30PH | 2 | 30 | 118.24 | N25x1.25x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-32PH | 2 | 32 | 137.86 | N25x1.25x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-35PH | 2 | 35 | 169.48 | N25x1.25x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-38PH | 2 | 38 | 203.24 | N25x1.25x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-40PH | 2 | 40 | 227.12 | N30x1.25x30x22x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-42PH | 2 | 42 | 252.40 | N30x1.25x30x22x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-45PH | 2 | 45 | 284.84 | N30x1.25x30x22x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-48PH | 2 | 48 | 304.74 | N30x1.25x30x22x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-50PH | 2 | 50 | 317.86 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-52PH | 2 | 52 | 330.86 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-55PH | 2 | 55 | 350.14 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-58PH | 2 | 58 | 369.16 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-60PH | 2 | 60 | 381.68 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-62PH | 2 | 62 | 394.08 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-65PH | 2 | 65 | 412.22 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-68PH | 2 | 68 | 430.28 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-70PH | 2 | 70 | 442.20 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.0-72PH | 2 | 72 | 453.96 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-24H | 2.5 | 24 | 175.80 | N25x1.25x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-25H | 2.5 | 25 | 194.20 | N25x1.25x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-26H | 2.5 | 26 | 213.55 | N25x1.25x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-27H | 2.5 | 27 | 233.80 | N25x1.25x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-28H | 2.5 | 28 | 255.10 | N25x1.25x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-29H | 2.5 | 29 | 277.30 | N35x2.00x30x16x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-30H | 2.5 | 30 | 330.35 | N35x2.00x30x16x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-32H | 2.5 | 32 | 347.00 | N35x2.00x30x16x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-35H | 2.5 | 35 | 422.00 | N35x2.00x30x16x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-38H | 2.5 | 38 | 504.50 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-40H | 2.5 | 40 | 563.70 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-42H | 2.5 | 42 | 626.30 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-45H | 2.5 | 45 | 692.40 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-48H | 2.5 | 48 | 740.35 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-50H | 2.5 | 50 | 771.90 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-52H | 2.5 | 52 | 803.20 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-55H | 2.5 | 55 | 849.46 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-58H | 2.5 | 58 | 894.95 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS2.5-24PH | 2.5 | 24 | 140.64 | N25x1.25x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-25PH | 2.5 | 25 | 155.36 | N25x1.25x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-26PH | 2.5 | 26 | 170.84 | N25x1.25x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-27PH | 2.5 | 27 | 187.04 | N25x1.25x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-28PH | 2.5 | 28 | 204.08 | N25x1.25x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-29PH | 2.5 | 29 | 221.84 | N35x2.00x30x16x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-30PH | 2.5 | 30 | 240.28 | N35x2.00x30x16x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-32PH | 2.5 | 32 | 277.60 | N35x2.00x30x16x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-35PH | 2.5 | 35 | 337.60 | N35x2.00x30x16x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-38PH | 2.5 | 38 | 403.60 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-40PH | 2.5 | 40 | 450.96 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-42PH | 2.5 | 42 | 501.04 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-45PH | 2.5 | 45 | 553.92 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-48PH | 2.5 | 48 | 592.28 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-50PH | 2.5 | 50 | 617.52 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-52PH | 2.5 | 52 | 642.56 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-55PH | 2.5 | 55 | 70.62 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS2.5-58PH | 2.5 | 58 | 715.96 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-20H | 3 | 20 | 203.12 | N25x1.25x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-22H | 3 | 22 | 257.19 | N32x2.00x30x14x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-23H | 3 | 23 | 286.65 | N32x2.00x30x14x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-24H | 3 | 24 | 317.80 | N32x2.00x30x14x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-25H | 3 | 25 | 350.60 | N32x2.00x30x14x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-26H | 3 | 26 | 385.05 | N32x2.00x30x14x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-27H | 3 | 27 | 418.70 | N32x2.00x30x14x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-28H | 3 | 28 | 453.75 | N32x2.00x30x14x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-29H | 3 | 29 | 490.20 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-30H | 3 | 30 | 528.22 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-32H | 3 | 32 | 608.50 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-35H | 3 | 35 | 739.80 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-38H | 3 | 38 | 884.40 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-40H | 3 | 40 | 988 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-42H | 3 | 42 | 1097.50 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-45H | 3 | 45 | 1192.45 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-48H | 3 | 48 | 1274.50 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-20PH | 3 | 20 | 162.50 | N25x1.25x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-22PH | 3 | 22 | 205.75 | N32x2.00x30x14x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-23PH | 3 | 23 | 229.32 | N32x2.00x30x14x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-24PH | 3 | 24 | 254.24 | N32x2.00x30x14x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-25PH | 3 | 25 | 280.48 | N32x2.00x30x14x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-26PH | 3 | 26 | 308.04 | N32x2.00x30x14x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-27PH | 3 | 27 | 334.96 | N32x2.00x30x14x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-28PH | 3 | 28 | 363.00 | N32x2.00x30x14x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-29PH | 3 | 29 | 492.16 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-30PH | 3 | 30 | 422.58 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-32PH | 3 | 32 | 486.80 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
| UPSGS3.0-35PH | 3 | 35 | 591.84 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-38PH | 3 | 38 | 707.52 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-40PH | 3 | 40 | 790.40 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-42PH | 3 | 42 | 878.00 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-45PH | 3 | 45 | 953.96 | N40x2.00x30x18x9H | 17-4PH (EN1.4542 AISI 630) Stainless Steel H1025 |
| UPSGS3.0-48PH | 3 | 48 | 1019.60 | N40x2.00x30x18x9H | 805M20, AISI 8620, EN 1.6523, 20NiCrMo2-2 Steel Case Hard 57Hrc |
