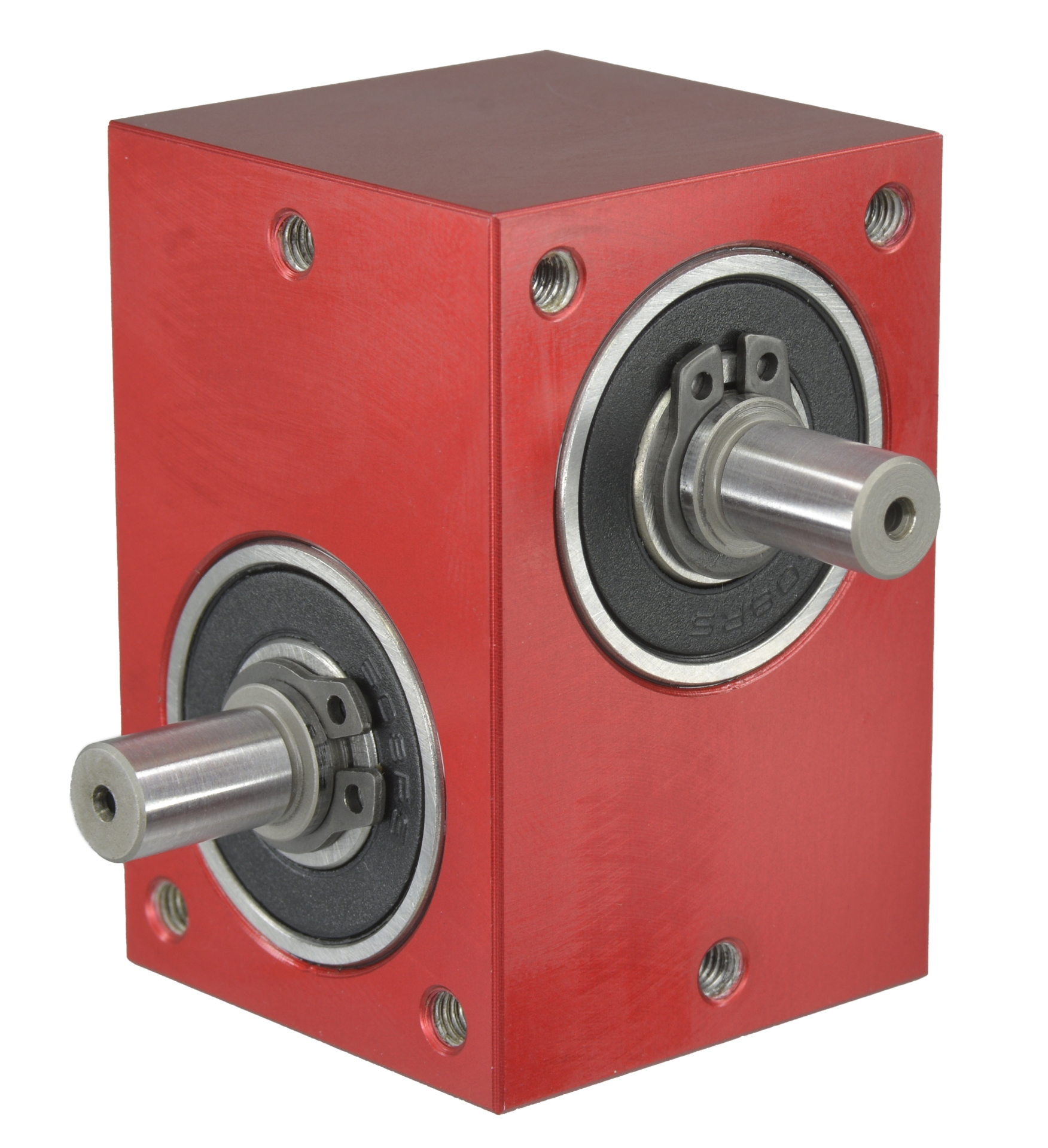

E15-LH 2.5Nm 15mm-Centres
Crossed Axis Helical Gearboxes
Designed and Manufactured by Ondrives at our factory in the UK.
| Sku (Part No.) | Gear Ratio [i=] | Helix Direction | Centre Dist. [a] | Output Torque T₂max [Nm] | Output Torque T₂n [Nm] | Output Backlash j |
|---|---|---|---|---|---|---|
| E15-10A-LH | 10:1 | Left Hand | 15.00 | 3 | 0.97 | ≤0.5° |
| E15-10AR-LH | 10:1 | Left Hand | 15.00 | 3 | 0.97 | ≤0.16° |
| E15-1A-LH | 1:1 | Left Hand | 15.00 | 1.5 | 0.66 | ≤0.5° |
| E15-1AR-LH | 1:1 | Left Hand | 15.00 | 1.5 | 0.66 | ≤0.16° |
| E15-20A-LH | 20:1 | Left Hand | 15.00 | 3 | 1.08 | ≤0.5° |
| E15-20AR-LH | 20:1 | Left Hand | 15.00 | 3 | 1.08 | ≤0.16° |
| E15-2A-LH | 2:1 | Left Hand | 15.00 | 1.5 | 0.66 | ≤0.5° |
| E15-3A-LH | 3:1 | Left Hand | 15.00 | 1.5 | 0.66 | ≤0.5° |
| E15-3AR-LH | 3:1 | Left Hand | 15.00 | 1.5 | 0.66 | ≤0.16° |
| E15-40A-LH | 40:1 | Left Hand | 15.00 | 3 | 1.19 | ≤0.5° |
| E15-40AR-LH | 40:1 | Left Hand | 15.00 | 3 | 1.19 | ≤0.16° |
| E15-4A-LH | 4:1 | Left Hand | 15.00 | 1.5 | 0.66 | ≤0.5° |
| E15-4AR-LH | 4:1 | Left Hand | 15.00 | 1.5 | 0.66 | ≤0.16° |
| E15-5A-LH | 5:1 | Left Hand | 15.00 | 1.5 | 0.66 | ≤0.5° |
| E15-5AR-LH | 5:1 | Left Hand | 15.00 | 1.5 | 0.66 | ≤0.16° |
| E15-8A-LH | 8:1 | Left Hand | 15.00 | 3 | 0.86 | ≤0.5° |
| E15-8AR-LH | 8:1 | Left Hand | 15.00 | 3 | 0.86 | ≤0.16° |
| E15-2AR-LH | 2:1 | Left Hand | 15.00 | 1.5 | 0.66 | ≤0.16° |
| E15-1-LH | 1:1 | Left Hand | 15.00 | 1.5 | 0.66 | ≤0.75° |
| E15-2-LH | 2:1 | Left Hand | 15.00 | 1.5 | 0.66 | ≤0.75° |
| E15-3-LH | 3:1 | Left Hand | 15.00 | 1.5 | 0.66 | ≤0.75° |
| E15-4-LH | 4:1 | Left Hand | 15.00 | 1.5 | 0.66 | ≤0.75° |
| E15-5-LH | 5:1 | Left Hand | 15.00 | 1.5 | 0.66 | ≤0.75° |
| E15-8-LH | 8:1 | Left Hand | 15.00 | 3 | 0.86 | ≤0.75° |
| E15-10-LH | 10:1 | Left Hand | 15.00 | 3 | 0.97 | ≤0.75° |
| E15-20-LH | 20:1 | Left Hand | 15.00 | 3 | 1.08 | ≤0.75° |
| E15-40-LH | 40:1 | Left Hand | 15.00 | 3 | 1.19 | ≤0.75° |
